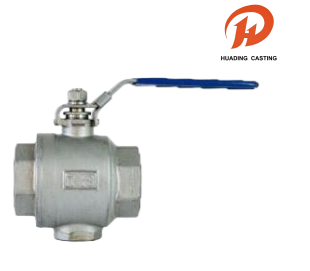

Injap Bebola Sambungan Benang Dalaman Dua Keping

Injap Bebola Sambungan Benang Dalam Dua Keping ini menampilkan badan tuangan pelaburan yang teguh dan batang kalis tiupan, memastikan keselamatan dan ketahanan. Direka bentuk untuk serba boleh, injap mematuhi piawaian berbilang benang (NPT, BSPT, DIN 2999, ISO 228) dan menyokong penggerak pemasangan langsung ISO 5211. Dengan tekanan kerja 1000 PSI dan pematuhan kepada piawaian ujian yang ketat seperti API 598, Injap Bebola Sambungan Benang Dalam Dua Keping ini dibina untuk aplikasi berprestasi tinggi.

Hantar Pertanyaan

Penerangan Produk

Nama: Injap Bebola Sambungan Benang Dalaman Dua Keping

Bahan: Jadual Mengikut

MOQ: 100 pcs

Pakej: Pembungkusan dalaman beg gelembung tebal dan pembungkusan luar karton, Atau pengangkutan palet yang layak laut

Penghantaran: DHL, UPS, FedEx, LCL melalui laut dll.

Toleransi: Pemesinan CNC ketepatan, toleransi ±0.01mm

Pemeriksaan:Pemeriksaan penuh CMM Jerman, kecacatan sifar

OEM & ODM: OEM & ODM diterima, membuat sampel cepat

Masa: Kawalan kualiti yang ketat, penghantaran tepat pada masanya

Perkhidmatan: Pemilihan bahan yang luas untuk bahagian tersuai

Injap Bebola Sambungan Benang Dalaman Dua Keping

Injap Bebola Sambungan Benang Dalam Dua Keping ini mematuhi piawaian benang paip termasuk NPT, BSPT, DIN 2999 dan ISO 228, dan menampilkan reka bentuk pemasangan terus ISO 5211 untuk penggerak bersama-sama dengan peranti pengunci. Dinilai untuk tekanan kerja 1000 PSI (PN63) W.O.G, Injap Bola Sambungan Benang Dalam Dua Keping diuji dengan teliti mengikut piawaian API 598, GB/T 13927 dan ISO 5208 untuk menjamin prestasi yang boleh dipercayai dalam aplikasi yang menuntut.

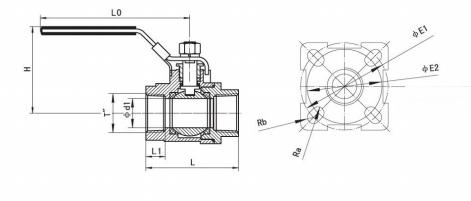

Watak Teknikal Injap Bola dan Lukisan Biasa

NOMINAL	PAIP	DIMENSI
DIA. (mm)	BENANG	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

Senarai Bahan Injap Bola

NAMA BAHAGIAN	BAHAN
BADAN	WCB CF8 CF8M
CAP	WCB CF8 CF8M
BOLA	SS304 SS304 SS316
SEAT	PTFE
STEM	SS304 SS304 SS316
KELENJAR	SS304
PEMBUNGKUSAN	PTFE
GASKET	PTFE
PENCUCI	PTFE
KACANG	SS304
PENCUCI SPRING	SS304
LOKER	SS304
PENANGAN	SS304
PENUTUP	PLASTIK
