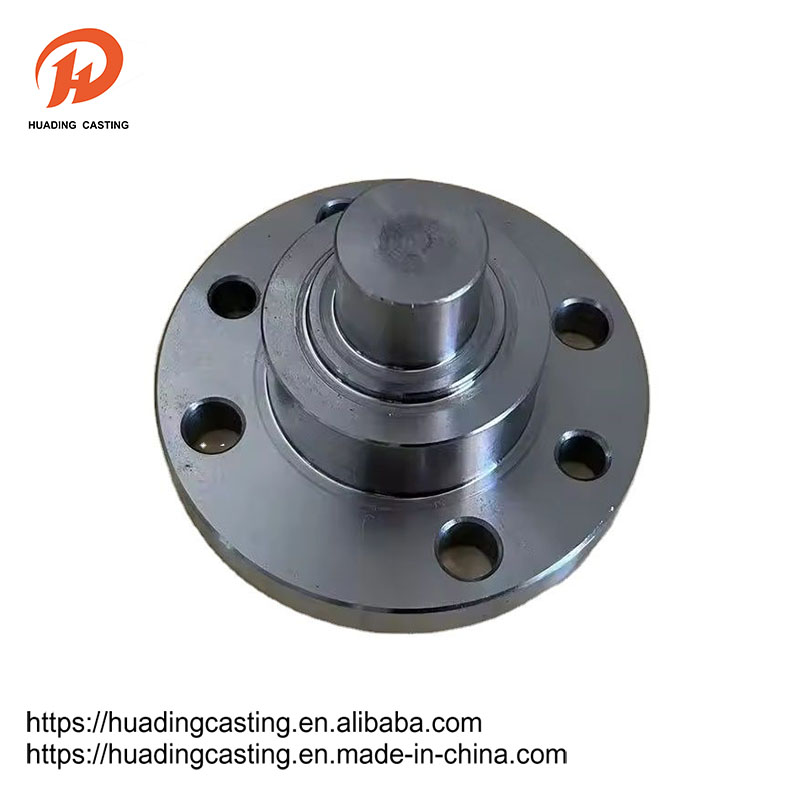

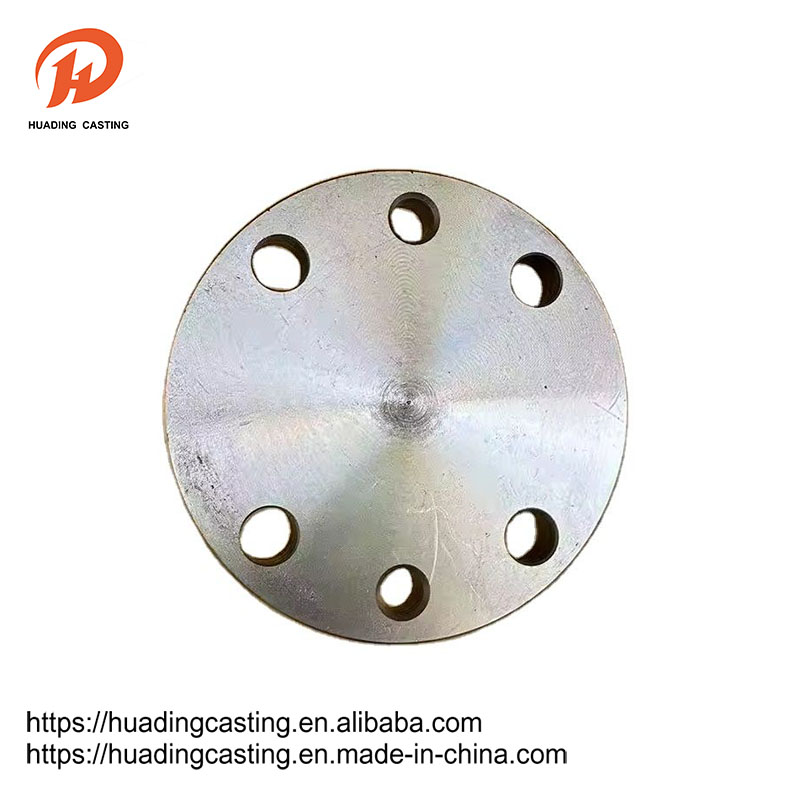

Bebibir

Flange adalah bahagian yang disambungkan di antara aci dan aci, yang digunakan untuk sambungan antara paip hujung; Ia juga berguna dalam bebibir pada import dan eksport peralatan untuk sambungan antara dua peranti, seperti flange reducer. Sambungan flange atau flange bersama merujuk kepada sambungan yang boleh dilepaskan yang dihubungkan dengan bebibir, gasket dan bolt sebagai sekumpulan struktur pengedap gabungan. Terdapat lubang di flange dan bolt membuat dua bebibir yang rapat. Flange dimeteraikan dengan gasket.

Hantar Pertanyaan

Penerangan Produk

Bebibir dibahagikan kepada sambungan berulir (sambungan benang) bebibir, bebibir yang dikimpal dan bebibir pengapit. Bebibir digunakan secara berpasangan, bebibir dawai boleh digunakan untuk paip tekanan rendah, dan bebibir yang dikimpal selama lebih dari empat kilogram tekanan. Letakkan gasket di antara kedua -dua bebibir dan pasangkannya dengan bolt. Ketebalan flange tekanan yang berbeza adalah berbeza, mereka menggunakan bolt yang berbeza. Pam dan injap, apabila dihubungkan dengan saluran paip, bahagian -bahagian tempatan peralatan ini juga dibuat ke dalam bentuk bebibir yang sepadan, juga dikenali sebagai sambungan bebibir. Semua bahagian penyambung yang disambungkan oleh bolt di sekitar dua pesawat dan ditutup pada masa yang sama umumnya dipanggil "bebibir", seperti sambungan paip pengudaraan, dan bahagian jenis ini boleh dipanggil "bahagian flanged". Tetapi sambungan ini hanya sebahagian daripada peralatan, seperti sambungan bebibir dan pam, ia tidak baik untuk memanggil pam "bahagian flange". Agak kecil seperti injap, dan lain -lain, boleh dipanggil "bahagian bebibir".

Parameter produk

Dn	Hari paip	Saiz sambungan				C	N	H	Npt
Dn	A	D	K	L	n	C	N	H	Npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
